آشنایی با اجزای نوار نقاله صنعتی
نوار نقاله صنعتی یکی از تجهیزات حیاتی در خطوط تولید و سیستم‌های حمل‌ونقل مواد است که در صنایع مختلفی از جمله معادن، فولاد، سیمان، مواد غذایی، پتروشیمی، بسته‌بندی و … کاربرد دارد. عملکرد روان، ایمن و مداوم نوار نقاله، وابسته به اجزای مختلفی است که هر کدام نقشی کلیدی در انتقال مؤثر مواد دارند. در این مقاله از وبسایت همیار تیم به معرفی و بررسی کامل و دقیق اجزای اصلی نوار نقاله صنعتی می‌پردازیم.

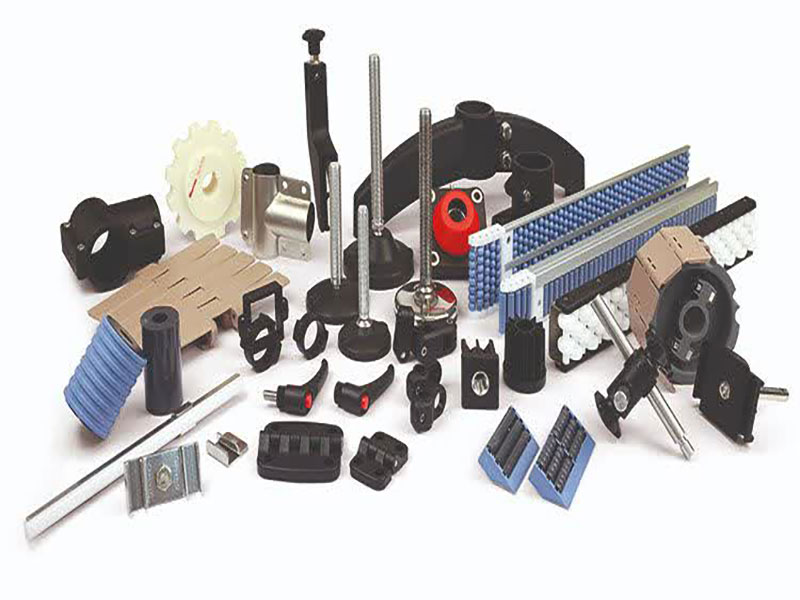

اصلی ترین اجزای نوار نقاله ها
مهم ترین و اصلی ترین اجزای نوار نقاله های صنعتی عبارتند از:
غلتک‌ها (رولرها)
غلتک‌ها یا رولرها در قسمت بالا و پایین نوار نقاله نصب می‌شوند تا حرکت تسمه را تسهیل کرده و از ساییدگی آن جلوگیری کنند. غلتک‌های بالا به حرکت مواد کمک می‌کنند و رولرهای پایین برای برگشت تسمه به نقطه شروع نصب می‌شوند.
این رولرها معمولاً از فلز، پلاستیک یا فولاد ضدزنگ ساخته می‌شوند و دارای بلبرینگ‌هایی هستند که حرکت نرم و بی‌صدا را تضمین می‌کنند. در سیستم‌های با بار سنگین، از رولرهای تقویت‌شده با ضخامت بیشتر و محورهای مقاوم‌تر استفاده می‌شود.
بیشتر بخوانید» یکی از کاربردی ترین انواع نوار نقاله ها به ویژه برای استفاده در صنایع دارویی و غذایی، نوار نقاله های استیل هستند که قابلیت شستشو دارند. در صورت تمایل به خرید نوار نقاله استیل و استعلام قیمت این نوع از نوار نقاله ها، روی لینک داده شده کلیک کنید.
درام‌ها (توپی‌ها)
درام‌ها یا پولی‌ها، اجزایی استوانه‌ای هستند که تسمه نقاله بر روی آن‌ها حرکت می‌کند. مهم‌ترین درام‌ها عبارتند از:
درام محرک (Drive Pulley): وظیفه تأمین نیروی حرکت برای تسمه را دارد. این درام معمولاً به موتور متصل است و با چرخش خود تسمه را به حرکت درمی‌آورد.
درام انتهایی (Tail Pulley): در طرف مقابل درام محرک قرار دارد و وظیفه برگشت تسمه را بر عهده دارد.
درام تنظیم‌کننده کشش (Take-up Pulley): برای تنظیم کشش تسمه استفاده می‌شود تا از شل شدن یا پارگی آن جلوگیری شود.
روکش سطحی درام‌ها (مانند روکش لاستیکی یا سرامیکی) برای افزایش اصطکاک و جلوگیری از لغزش تسمه کاربرد دارد.

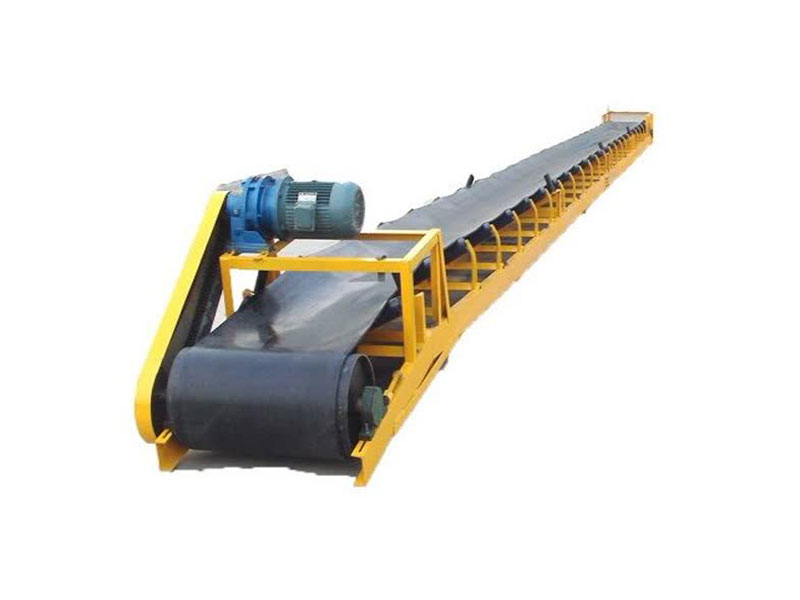

موتور و گیربکس
موتور نوار نقاله منبع اصلی تأمین انرژی مکانیکی سیستم است و معمولاً یک موتور الکتریکی سه فاز صنعتی با توان متناسب با بار نوار نقاله انتخاب می‌شود. انتخاب درست موتور با توجه به طول نوار، شیب، وزن بار و سرعت انتقال بسیار مهم است.
گیربکس نیز برای کاهش سرعت موتور و افزایش گشتاور استفاده می‌شود تا حرکت تسمه به صورت یکنواخت و قابل کنترل انجام شود. گیربکس‌های حلزونی، خورشیدی و هلیکال از رایج‌ترین نوع گیربکس‌های مورد استفاده در سیستم‌های نوار نقاله هستند.
سیستم کشش (Tensioning System)
سیستم کشش باعث حفظ تنش یکنواخت در طول تسمه می‌شود تا تسمه در جای خود باقی بماند و از لغزش، پارگی یا انحراف آن جلوگیری شود. این سیستم ممکن است به صورت دستی، وزنه‌ای یا اتوماتیک طراحی شود.
سیستم کشش وزنه‌ای شامل یک قرقره و وزنه‌ای متعادل‌کننده است که با تغییر وضعیت تسمه، موقعیت خود را تنظیم می‌کند. در سیستم‌های پیشرفته‌تر، از جک‌های هیدرولیکی یا سیستم‌های کشش خودکار برای کنترل دقیق‌تر تنش استفاده می‌شود.
سازه یا شاسی نوار نقاله
شاسی یا فریم فلزی نوار نقاله، ساختاری است که تمام اجزای سیستم روی آن نصب می‌شوند. این سازه باید استحکام لازم را برای تحمل وزن نوار، مواد و تجهیزات جانبی داشته باشد. معمولاً از پروفیل‌های آهنی، فولادی یا آلومینیومی مقاوم ساخته می‌شود.
نوع طراحی شاسی می‌تواند به صورت ثابت، قابل‌تنظیم یا چرخ‌دار باشد که بسته به نیاز خطوط تولید یا قابلیت جابه‌جایی سیستم انتخاب می‌شود.
سیستم کنترل و ایمنی
نوار نقاله‌های صنعتی معمولاً به سیستم‌های کنترلی مجهز هستند که شامل اینورترها، سنسورها، کلیدهای قطع اضطراری (Emergency Stop)، سیستم هشدار، کنترل سرعت و جهت حرکت می‌باشد. این سیستم‌ها به افزایش ایمنی، کاهش مصرف انرژی و بهبود عملکرد کمک می‌کنند.
برای مثال، در صورت گیرکردن مواد یا ایجاد اضافه‌بار، سیستم کنترلی می‌تواند به‌صورت خودکار نوار را متوقف کند و از آسیب‌های احتمالی جلوگیری نماید.
اجزای جانبی مانند قیف، دریچه و تمیزکننده‌ها
قیف‌ها و دریچه‌ها برای بارگیری یا تخلیه مواد در نقاط خاصی از مسیر نوار استفاده می‌شوند.
تمیزکننده تسمه (Belt Cleaner) که در نزدیکی درام انتهایی نصب می‌شود تا باقی‌مانده مواد چسبیده به تسمه را پاک کند و از تجمع و خرابی در بخش‌های دیگر جلوگیری کند.
نتیجه گیری
نوار نقاله صنعتی یک سیستم پیچیده با اجزای مختلف است که هر کدام نقش مهمی در عملکرد صحیح، ایمن و مداوم آن دارند. شناخت دقیق اجزای نوار نقاله به طراحان، مهندسان و مدیران خطوط تولید کمک می‌کند تا بهترین گزینه‌ها را برای نیازهای خود انتخاب و نگهداری کنند. انتخاب صحیح و نگهداری اصولی از این اجزا، نه تنها موجب افزایش بهره‌وری و کاهش هزینه‌های تعمیراتی می‌شود، بلکه عمر مفید تجهیزات را نیز به‌طور قابل‌توجهی افزایش می‌دهد.
سوالات متداول درباره اجزای نوار نقاله صنعتی
تفاوت درام محرک و درام انتهایی در چیست؟
درام محرک وظیفه حرکت دادن تسمه را دارد و به موتور متصل است، در حالی که درام انتهایی فقط جهت بازگشت تسمه را تنظیم می‌کند.
آیا همه نوار نقاله‌ها نیاز به سیستم کشش دارند؟
بله، حفظ کشش مناسب در تمام انواع نوار نقاله ضروری است تا از لغزش، پارگی یا انحراف تسمه جلوگیری شود.
چطور می‌توان نوار نقاله را ایمن‌تر کرد؟
استفاده از سنسورها، سیستم کنترل اضطراری، تمیزکننده‌های تسمه و نگهداری منظم می‌تواند ایمنی سیستم را افزایش دهد.
